ZW32-12不銹鋼真空斷路器(電動)

ZW32-12不銹鋼真空斷路器(電動)

ZW32-12不銹鋼真空斷路器(電動)

ZW32-12系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12KV的戶外高壓開關設備。 適用于開斷、關合城市或農村配電系統的負荷電流、過載電流和短路電流。 斷路器為全新的小型化設計,全封閉結構,獨特的滅弧室封裝技術,密封性能好、防潮、防凝露,適用于高溫潮濕地區。 ZW32-12G斷路器隔離開關組合電器是由ZW32斷路器隔離開關兩大部分組成。

一、概述:

ZW32-12G型號戶外高壓真空斷路器隔離關合組合電器(以下簡稱斷路器隔離開關組合電器),
是三相交流50Hz、12KV的戶外高壓電設備,用于開斷、開關電力系統中的負荷電流、過載電流和短路電流,更適用于頻繁操作的場所。
斷路器隔離開關組合電器,采用CTB彈簧扣去機構,可實現電動儲能、電動分合閘,也可手動儲能和手動分合閘。
斷路器隔離開關組合電器,具有連鎖和明顯可見斷口,操作安全連鎖可靠。
斷路器隔離開關組合電器,具有合閘涌流控制功能,滿足控制及測量要求,配電子控制單元,可實現四遙監控。
斷路器隔離開關組合電器是城鄉電網無油化改造的首選產品。
二、主要型號:
ZW32-12/630-12.5,ZW32-12/630-20,ZW32-12/T630-12.5,
ZW32-12/T630-20,ZW32-12G/630-12.5,ZW32-12G/630-20,ZW32-12G/T630-12.5,
ZW32-12G/T630-20,ZW32-12/1250-20,ZW32-12/1250-25,ZW32-12G/1250-20,ZW32-12G/1250-25
三、 說明:
產品名稱 柱上真空斷路器
規格型號 ZW32-12
產品類別 戶外高壓真空斷路器
產品說明 ZW32-12系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12KV的戶外高壓開關設備。
適用于開斷、關合城市或農村配電系統的負荷電流、過載電流和短路電流。
斷路器為全新的小型化設計,全封閉結構,獨特的滅弧室封裝技術,密封性能好、防潮、防凝露,適用于高溫潮濕地區。
ZW32-12G斷路器隔離開關組合電器是由ZW32斷路器隔離開關兩大部分組成。
四、使用環境條件:
1、海拔高度不超過2000米;
2、周圍空氣溫度:-45℃~+65℃;日溫差:日變化25℃;
3、風速不大于35m/s;
4、無易燃、baozha危險、化學腐蝕及劇烈震動的場所。
五、結構特點:
該斷路器由三相支住、機構箱組成,結構簡單明了,三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣,具有耐高低溫、
耐紫外線、耐老化等優點;采用小型化彈簧操動機構,分合閘能耗低、機構傳動輸出采用主軸滑動方式,無扭力損耗,分合傳動件少,
可靠性高;電流互感器安裝于動端出線,二次采用插拔結構,維護更換方便。
六、配置:
ZW32-12/630-20不銹鋼
ZW32-12/630-20鐵殼
ZW32-12/630-20電動+不銹鋼
ZW32-12/630-20電動+鐵殼
ZW32-12/630-20手動+不銹鋼
ZW32-12/630-20手動+鐵殼
ZW32-12/1250-31.5不銹鋼
ZW32-12/1250-31.5鐵殼
ZW32-12/1250-31.5電動+不銹鋼
ZW32-12/1250-31.5電動+鐵殼
ZW32-12/1250-31.5手動+不銹鋼
ZW32-12/1250-31.5手動+鐵殼
ZW32-12G/630-20不銹鋼+隔離開關
ZW32-12G/630-20鐵殼+隔離開關
ZW32-12G/630-20電動+不銹鋼+隔離開關
ZW32-12G/630-20電動+鐵殼+隔離開關
ZW32-12G/630-20手動+不銹鋼+隔離開關
ZW32-12G/630-20手動+鐵殼+隔離開關
ZW32-12G/1250-31.5不銹鋼+隔離開關
ZW32-12G/1250-31.5鐵殼+隔離開關
ZW32-12G/1250-31.5電動+不銹鋼+隔離開關
ZW32-12G/1250-31.5電動+鐵殼+隔離開關
ZW32-12G/1250-31.5手動+不銹鋼+隔離開關
ZW32-12G/1250-31.5手動+鐵殼+隔離開關

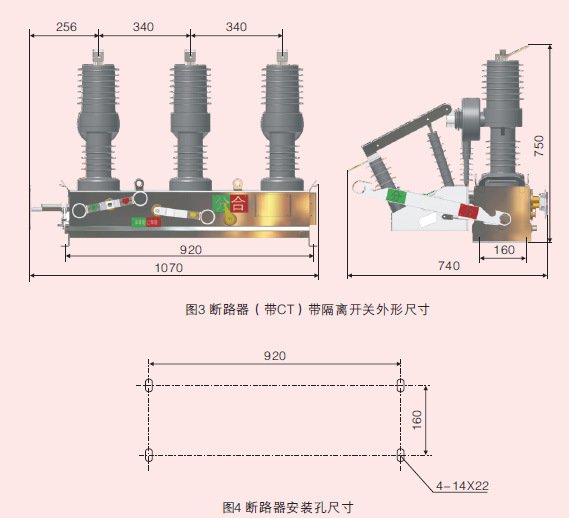

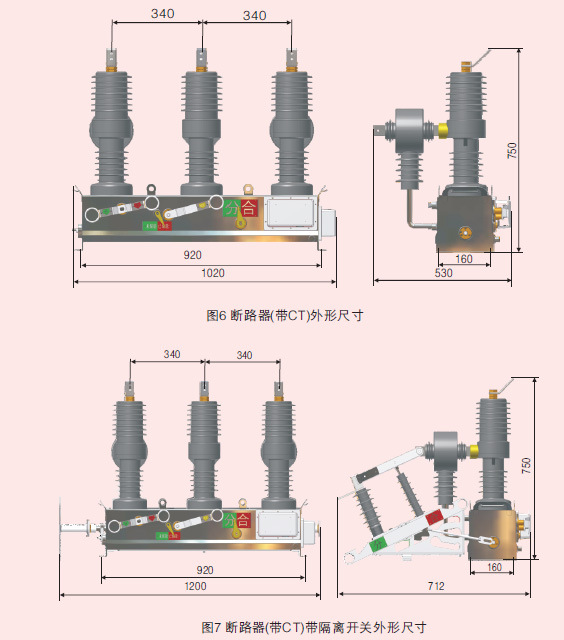

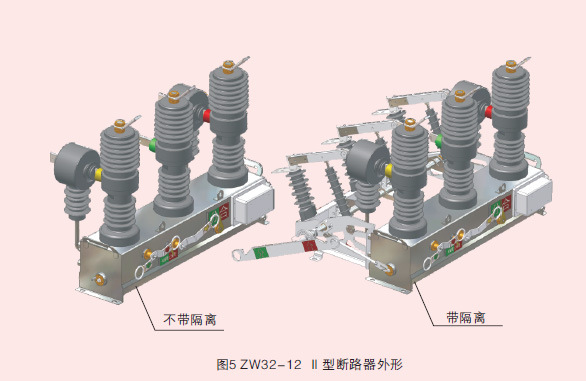

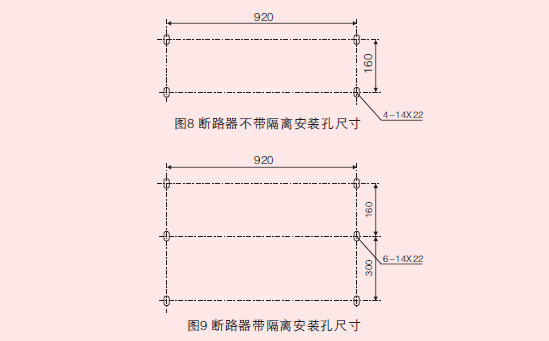

7. ZW32-12真空斷路器的外形及安裝尺寸:


七、售后服務:
我公司本著優質、高效、發展的精神,以優質的產品、貼心的服務為理念,并公開、負責地向您鄭重承諾如下:
1.我廠出售的所有產品最低保修期為一年,部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后,七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題,并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時,本公司承諾以上保修服務。除此以外,國家適用法律法規另有明確規定的,本公司將遵照相關法律法規執行。
5.在保修期內,以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.售后服務:
我公司本著優質、高效、發展的精神,以優質的產品、貼心的服務為理念,并公開、負責地向您鄭重承諾如下:
1.我廠出售的所有產品最低保修期為一年,部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后,七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題,并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時,本公司承諾以上保修服務。除此以外,國家適用法律法規另有明確規定的,本公司將遵照相關法律法規執行。
5.在保修期內,以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.

八、ZW32-12戶外真空斷路器訂貨須知:
  訂貨時用戶需提供下列技術資料:
  1)斷路器型號、名稱、數量。
  2)額定電流,額定短路操作電流。
  3)操作方式、操作電壓。
  4)配備電流互感器電流比。
  5)使用場合。
感謝您關注我們的產品,若您希望獲得進一步的了解,如ZW32真空斷路器價格、ZW32真空斷路器規格型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供最滿意的服務!
3、安裝、使用及維護
3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞,產品銘牌、合格證是否與實物相符。
3.2 柱上斷路器投入運行前,應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作,以檢查各項指標是否正確。
3.3 斷路器可以分單桿架設,也可雙桿架設(如圖二、三、四、五所示)。
3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。
3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。
3.6 操作人員應初步了解機構的性能及安裝調整、維護知識,對運行中問題應予以記錄,必要時可通知制造廠家。

4、運輸、驗收及貯存
4.1 運輸
運輸時必須整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜,需采取防震措施。
4.2 驗收
用戶收到柱上斷路器后應進行如下工作:
1、檢查包裝是否損壞
2、對照產品裝箱單檢查文件是否齊全、附件及備件是否齊全。
3、檢查柱上斷路器銘牌的技術參數、產品合格證是否符合訂貨要求。
4.3 貯存
本柱上斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內,長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內,對產品及各部件要進行核對是否完整和相符。

5、訂貨須知
5.1 訂貨時應說明產品的型號(例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等)、名稱、數及所需電流互感器的變比等。
5.2 用戶須提出安裝方式,選擇相應緊固附件。
5.3 用戶須根據使用要求選擇相應的功能配置。

6、隨機文件
6.1 產品合格證一份。
6.2 安裝使用說明書一份。
6.3 裝箱單一份。

7、聲明事項
7.1 在搬運開關時,嚴禁抬扛進出線樁及電流互感器,對由此造成的損壞皆不屬產品本身質量。
7.2 任何狀況下不準松動緊貼上絕緣罩的銅螺母(標有紅漆)。
