JLSZ戶外干式計量箱

一、概述

JLSZ戶外干式高壓計量箱是根據供電部門、電力用戶需要，在同類產品的基礎上改進而成的高壓計量箱，它符合國家電力公司提倡的電力設備無油化。改進絕緣方式，提高技術參數等。適合于額定電壓10kV、額定頻率為50HZ的供電線路中作電能計量或考核線損之用。它運行可靠，使用壽命優于油浸式互感器。

二、特點

1干式高壓計量箱為兩元件型，配備A、C相兩只電流互感器，和兩只電壓互感器，采用V/V接線，額定二次電流5A，額定二次電壓100V，配用三相三線有功或無功電能表。

2 對于季節性負荷變化較大的電力用戶，可選用雙變比寬量限高壓計量箱，不停電可在表箱內通過改變專用互感器端子盒連接片倒換變比。

3 高壓計量箱和組合互感器可一體連接，組成連體高壓計量箱，在柱上安裝使用；也可以分別安裝，柱上安裝組合互感器，下面安裝計量表箱，中間用鎧甲電纜連接。

三、參數

額定電壓：10KV

電壓互感器容量：20VA

電流互感器容量：10VA

電流倍率：20—1200/5

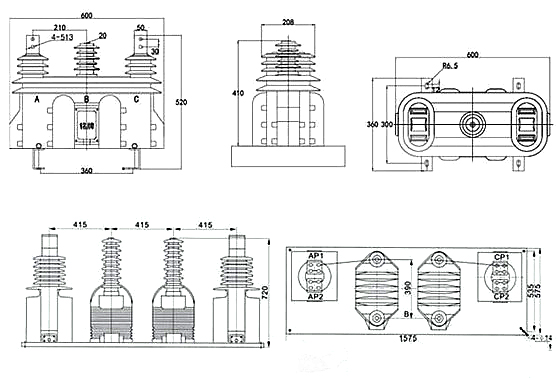

四、安裝尺寸圖
